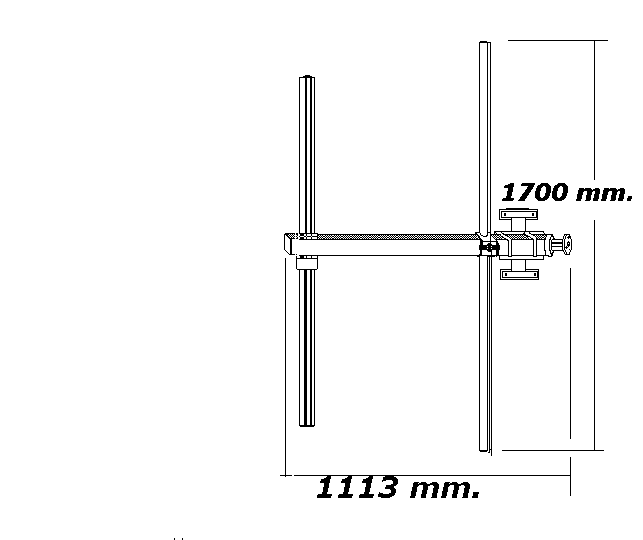

BROADBAND FM YAGI 2 ELEMENTI
in Acciaio inox aisi 304
Antena
2 Elementos Direccional de FM
Banda Ancha
Mod. FT2YGBB/N
" " FT2YGBB/7/16 -LC
" " FT2YGBB/7/8
Questa antenna è molto robusta ed è stata creata per essere usata singolarmente o accopiata assieme ad altre per comporre vari sitemi di antenna. A un angolo di radiazione di 140° dandogli un buon guadagno. Per questo è ideale per ripetitori di media ed alta potenza in quota. Può essere equipagiata con connetori 7/16 o LC per una potenza massima di 2 Kw, con connetore 7/8 per potenza massima di 5 Kw.
This very sturdy antenna was created to be used by itself or as an element of a system made up of various units. With a 140° radiation angle it has good gain on a wide angle of coverage. Therefore, it is ideal for medium and high power repeaters. It is furnished with a 7/16 or LC connectors and has a maximum input power of 2 kw, with a 7/8 connector has a maximum imput power 5 Kw.
Esta antena muy robusta fue creada para ser usada sola o como elemento de un sistema compuesto de varias unidades. Tiene un ángulo de irradiacion de 140° y esto le da buena ganacia sobre un gran ángulo de alcance. Por lo tanto es ideal para repetidoras de media y alta potencia. Puede ser equipada con un conector de 7/16 o LC y tiene una máxima entrada de potencia de 2 kw, con un conector de 7/8 tiene una maxima entrada de potencia de 5 Kw pico pico.
TECHNICAL SPECIFICATIONS:
DESMOUNTABLE VERSION LOW COST DELIVERY.
| ELECTRICAL DATA: | MECHANICAL DATA: |
| Model:FT2YGBB/N-FT2YGBB/7/16-LC-
FT2YGBB/7/8 |
WEIGHT: Kg. 12.5 STAINLESS STEEL |
| IMPEDANCE: 50 ohm | MOUNTING: WHITH STANDARD -CLAMP 50-110 MM. |
| FREQUENCY RANGE: 87.5-108 Mhz | DIMENSIONS: 1365X1113X60 MM. |
| GAIN: 2.5 dB (half wave dipole) | RADOME: FIBER GLASS (OPTIONAL) -WHITE |
| TYPICAL - V.S.W.R.: <1.2 : 1 | MATERIALS HARDWARE MOUNTING: STEEL GALVANIZED. |
| POLARIZATION: LINEAR VERTICAL | ISULATOR: PTFE (TEFLON) |
| MAX. POWER: MEDIUM POWER 2000 W H POWER 5 KW | DIPOLE: STAINLESS STEEL |
| CONNECTOR TYPE: N female-7/16 or LC female- 7/8 | INTERNAL : ALUMINIUM COPPER |
| WIND LOAD: 75 Kg. 150 Km. Hora | |
| MAX WIND VELOCITY: 200 Km hora |
DIAGRAMMI ORIZONTALE E VERTICALE A META BANDA (98Mhz)
140° 75°

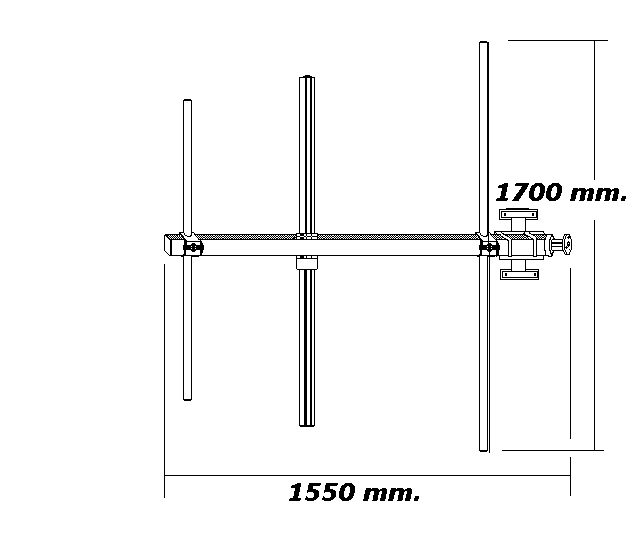

BROADBAND FM YAGI 3 ELEMENTI
in
Acciaio inox aisi 304
Antena 3 Elementos
Direccional de FM
Banda Ancha
Mod. FT3YGBB/N
" " FT3YGBB/7/16-LC
" " FT3YGBB/7/8
Questa antenna è molto robusta ed è stata creata per essere usata singolarmente o accopiata assieme ad altre per comporre vari sitemi di antenna. A un angolo di radiazione di 110° dandogli un buon guadagno. Per questo è ideale per ripetitori di media ed alta potenza in quota. Può essere equipagiata con connetori 7/16 o LC per una potenza massima di 2 Kw, con connetore 7/8 per potenza massima di 5 Kw.
This very sturdy antenna was created to be used by itself or as an element of a system made up of various units. With a 110° radiation angle it has good gain on a wide angle of coverage. Therefore, it is ideal for medium and high power repeaters. It is furnished with a 7/16 or LC connectors and has a maximum input power of 2 kw, with a 7/8 connector maximum input power of 5 Kw.
Esta antena muy robusta fue creada para ser usada sola o como elemento de un sistema compuesto de varias unidades. Tiene un ángulo de irradiacion de 110° y esto le da buena ganacia sobre un gran ángulo de alcance. Por lo tanto es ideal para repetidoras de media y alta potencia. Puede ser equipada con un conector de 7/16 O LC y tiene una máxima entrada de potencia de 2 kw, 5 Kw pico pico con conector 7/8.
TECHNICAL SPECIFICATIONS:
DESMOUNTABLE VERSION LOW COST DELIVERY.
| ELECTRICAL DATA: | MECHANICAL DATA: |
| Model:FT3YGBB/N-FT3YGBB/7/16-LC-
FT3YGBB/7/8 |
WEIGHT: Kg. 13.5 STAINLESS STEEL |
| IMPEDANCE: 50 ohm | MOUNTING: WHITH STANDARD -CLAMP 50-110 MM. |
| FREQUENCY RANGE: 87.5-108 Mhz | DIMENSIONS: 1365X1150X60 MM. |
| GAIN: 4.5 dB (half wave dipole) | RADOME: FIBER GLASS (OPTIONAL) -WHITE |
| TYPICAL - V.S.W.R.: <1.2 : 1 | MATERIALS HARDWARE MOUNTING: STEEL GALVANIZED. |
| POLARIZATION: LINEAR VERTICAL | ISULATOR: PTFE (TEFLON) |
| MAX. POWER: MEDIUM POWER 2000 W H POWER 5 KW | DIPOLE: STAINLESS STEEL |
| CONNECTOR TYPE: N female-7/16 or LC female- 7/8 | INTERNAL : ALUMINIUM COPPER |
| WIND LOAD: 75 Kg. 150 Km. Hora | |
| MAX VELOCITY WIND: 220 Km hora |
DIAGRAMMI ORIZONTALE E VERTICALE A META BANDA (98Mhz)
120° 70°
CREATED BY FALCOTEL FRANCOLINO FERRARA ITALY
