LOGARITHMIC-PERIODIC BROADBAND
Alluminio anticorodal
ANTENNA 8 ELEMENTS
Mod. FTLPBB/N-7/16-7/8
Questa antenna è molto robusta ed è stata creata per essere usata singolarmente o accopiata assieme ad altre per comporre vari sitemi di antenna. A un angolo di radiazione di 90° dandogli un guadagno UNIFORME SU TUTTA LA BANDA INTERESSATA Le CARATTERISTICHE SALIENTI DI QUESTA ANTENNA E CHE HA UN RAPPORTO DI AVANTI RETRO DI BEN 25 dB. Per questo è ideale per ripetitori di media ed alta potenza in quota e infine viene molto usata assieme al, RF POWER HIJACKER SYSTEM, per creare nulli dove il segnale radio va a disturbare altre emittenti . Può essere equipagiata con connetori N 7/16 o LC per una potenza massima di 2 Kw, con connetore 7/8 per potenza massima di 5 Kw.
TECNICAL SPECIFICATION
DESMOUNTABLE VERSION LOW COST DELIVERY
| ELECTRICAL DATA: | MECHANICAL DATA: |
| Model:FTLPBB/N-FTLPBB/7/16-LC-
FTLPBB/7/8 |
WEIGHT: Kg. 12.5 STAINLESS STEEL |
| IMPEDANCE: 50 ohm | MOUNTING: WHITH STANDARD -CLAMP 50-110 MM. |
| FREQUENCY RANGE: 87.5-108 Mhz | DIMENSIONS: 2650X1680X120 MM. |
| GAIN: 7 dB (half wave dipole) | MATERIALS HARDWARE MOUNTING: STEEL GALVANIZED. |
| TYPICAL - V.S.W.R.: <1.35 : 1 | ISULATOR: PTFE (TEFLON |
| POLARIZATION: LINEAR, HORIZONTAL OR VERTICAL | INTERNAL : ALUMINIUM COPPER |
| MAX. POWER: MEDIUM POWER 2000 W H POWER 5 KW | WIND LOAD: 150 Kg. 90 Km. Hora |
| CONNECTOR TYPE: N female-7/16 or LC female- 7/8 | MAX WIND VELOCITY 90 KM HORA |
| MATERIALS ANTENNA: ALLUMINIUM ANTICORODAL |
GALLERIA FOTO LAVORI

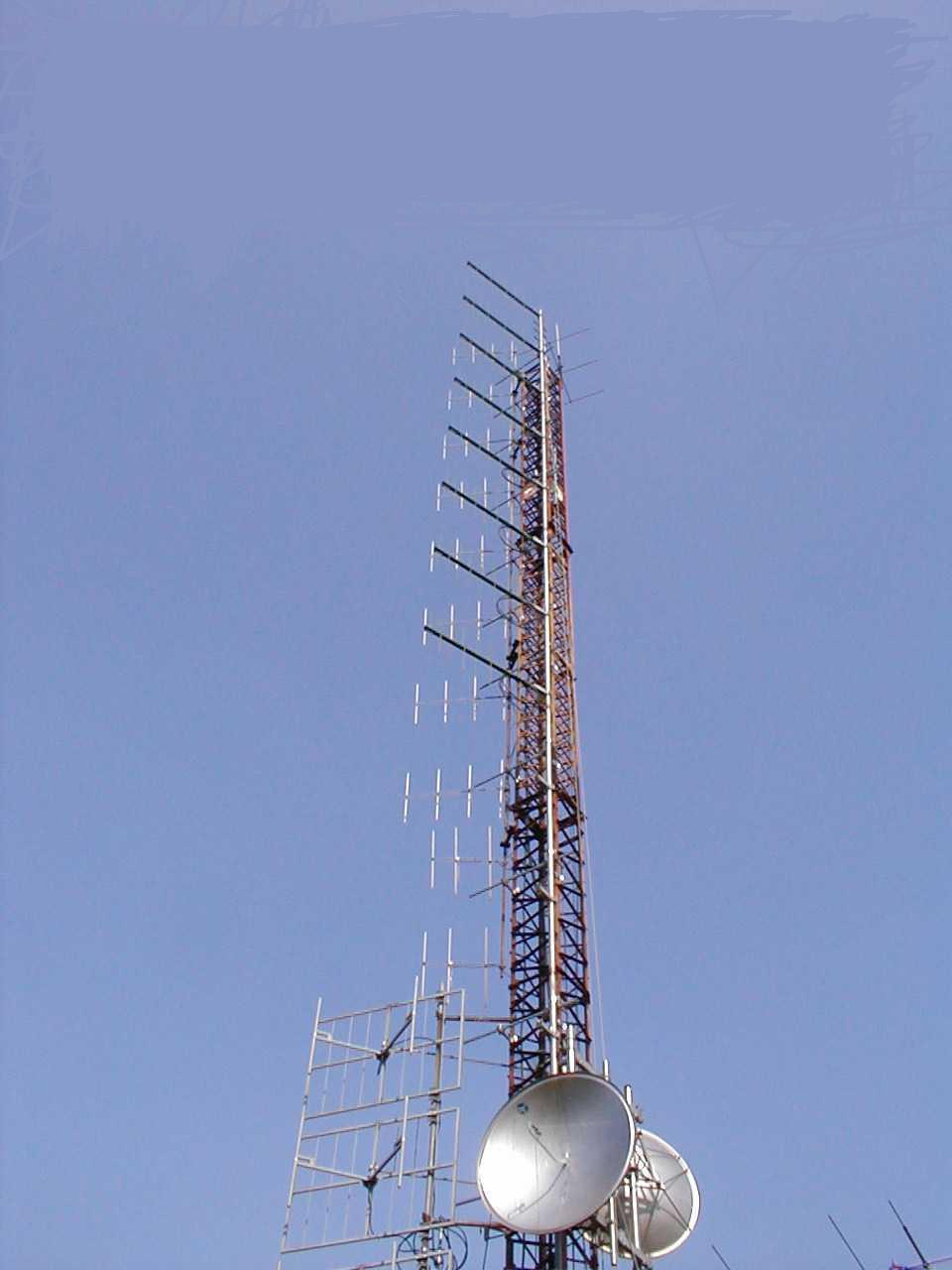

Impianto realizzato da TELCOM S.n.c.
per conto di RADIO MARIA
SISTEMA DI N°12 LOGPERIODICHE 8 ELEMENTI IN BROADSIDE
Modello FTLPBB/7/16 prodotte Da FALCOTEL
Impianto realizzato da TELCOM S.n.c. per conto di RADIO MARIA
di N° 8 LOGPERIODICHE a N° 8 elementi in collineare
Modello FTLPBB/7/16 prodotte Da FALCOTEL
